망고210(S5PV210) 1차 릴리즈 보드 공구

망고210(S5PV210) 1차 릴리즈 보드 공구
출처:http://cafe.naver.com/embeddedcrazyboys/7333

1차 릴리즈 보드는 150대 정도 제작할 예정입니다.
2010년 8월 20일까지 입금 한 공구 참여 멤버들에게
8월 30일부터 배송 예정입니다.

망고210에 WiFi 모듈을 꽂을 수 있습니다. BT도 검토 중입니다.

WiFi 모듈은 다음주에 따로 공구를 하겠습니다.

1차 릴리즈 보드 공구에 참여한 멤버에게는 WiFi 모듈을 30% D.C된 가격으로

공구할 예정입니다.

많은 참여 바랍니다.

Mango210(S5PV210)	본체	320,000원

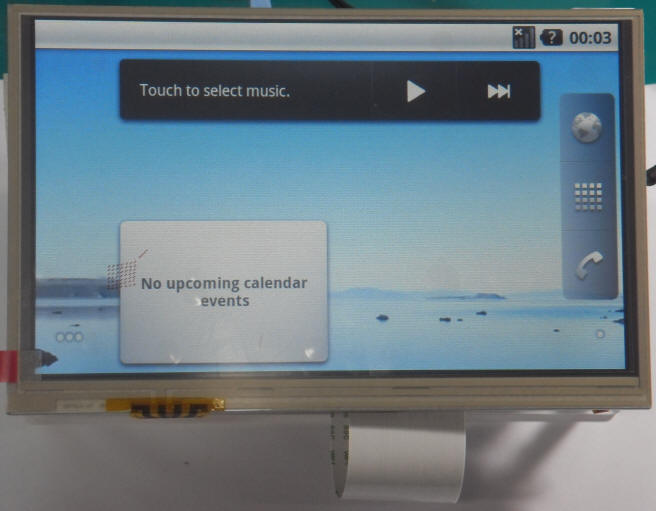

7" LCD(800*480)+연결보드	TFT LCD with Touch	80,000원
카메라 모듈 보드	1.3M, Auto Exposure	60,000원
SDHC Card 4G(이미지포함)	회로도,이미지,소스 포함	20,000원
아크릴(망고210용)		20,000원

Mango210사양 CPU : Samsung S5PV210 ARM Cortex A8 Processor (833Mhz/1GHz) Memory : DDR2 512MB (16bit x 4:128MB) Flash : 256MB NAND Flash Memory(SLC) LCD : 7" TFT LCD with Touch (800 x 480) Touch : 저항식 터치 스크린 Serial : RS232 - 2ch (1 Port D-Sub, 1 Port Connector) SD/MMC : SD/MMC - 2ch Audio : WM8960 I2S/I2C Audio Codec Camera : 1.3M Pixel AF Camera 모듈보드 (옵션) WiFi/BT : WiFi/BT Combo 모듈 보드(옵션) Ethernet : SMSC LAN9220 100Mbps Ethernet Controller USB : USB 2.0 EHCI Host - 1ch / USB 2.0 OTG - 1Ch Multimedia : HDMI v1.3(1080p Full HD) Output Button: 2 Key button, 1 reset Key Externel Port : I2C / SPI / GPIO / Interrupt / Serial l

*	본체+아크릴+LCD(7",연결보드 포함) Price:420,000원(부가세미포함)
*	본체+아크릴+LCD(7",연결보드 포함)+카메라 모듈 보드 Price:480,000원(부가세미포함)
*	본체+LCD+카메라 모듈 보드+아크릴+SDHC Card 4G(이미지포함) Price:500,000원(부가세미포함)

• 팩스:031-701-5024,문의:031-701-5057 또는 010-9382-7391,이메일:icanjji@naver.com
• 농협중앙회:317-0000-9066-31(씨알지테크놀러지주식회사)
• 입금하시고, 이메일로 배송주소,연락처,성함을 알려주세요.
• 카드 결제를 원하는 경우 icanjji@naver.com으로 문의 해 주세요.
• 세금 계산서 발행 시 부가세포함 금액 입금 후 사업자 등록증을 이메일로 주세요
• 제공 자료(회로도,u-boot 1.3.4,Android(Froyo),kernel 2.6.32 소스제공)

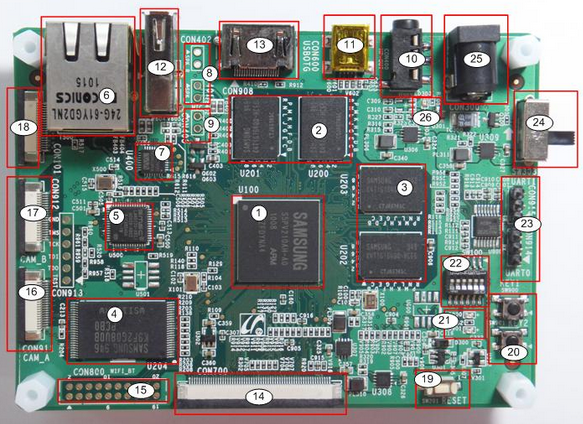

1	S5PV210 Application Processor	2	256Mbytes DDR2 (Xm1)
3	256Mbytes DDR2 (Xm2)	4	256Mbytes SLC NAND Flash
5	10/100Mbps Ethernet Controller	6	RJ45 Ethernet Jack
7	Audio Codec	8	Loud Speaker Connector
9	Microphone Connector	10	Headphone Jack
11	USB 2.0 OTG Socket	12	USB 2.0 Host Socket
13	HDMI Connector	14	60Pin LCD Expansion Connector
15	WIFI/BT Expansion Connector	16	Camera A Expansion Connector
17	Camera B Expansion Connector	18	Keypad Expansion Connector
19	Reset Key	20	Tactile Keys (Key1, Key2)
21	Indicator LEDs	22	Boot Option Switches
23	RS232 Ports (UART0/UART1)	24	Power Switch
25	Power Jack (5V DC)	26	Power LED

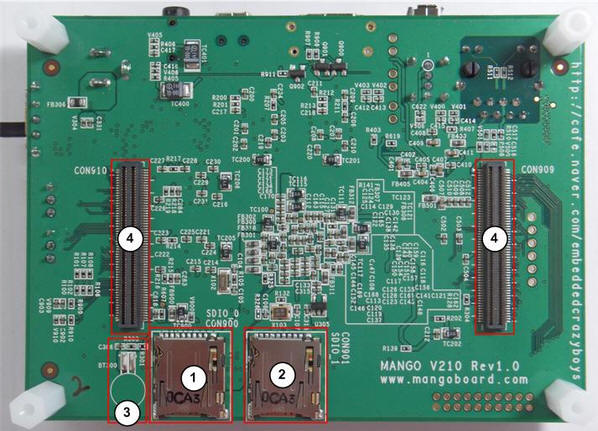

#	Description	#	Description
1	SD Card Socket (SD #0)	2	SD Card Socket (SD#1)
3	Backup Battery	4	2x120pin Expansion Slot

필요한 기타 액세서리(가격:원)

*	FT2232 usb jtag and Serial 가격:35,000 진행사항: 카페 “JTAG 파헤치기” 참조
	망고210 아크릴 가격:20,000원
*	USB to Serial 가격:15,000
*	Mini USB cable(5pin) 가격:10,000
*	어댑터(5V,2A) 외경:5.5mm, 내경:2mm 가격:10,000
*	SDHC card 4GB 가격: 20,000원
*	3pin Serial Cable (망고M32,망고100,망고210 사용가능) 가격:5,000
